I/P/B帧

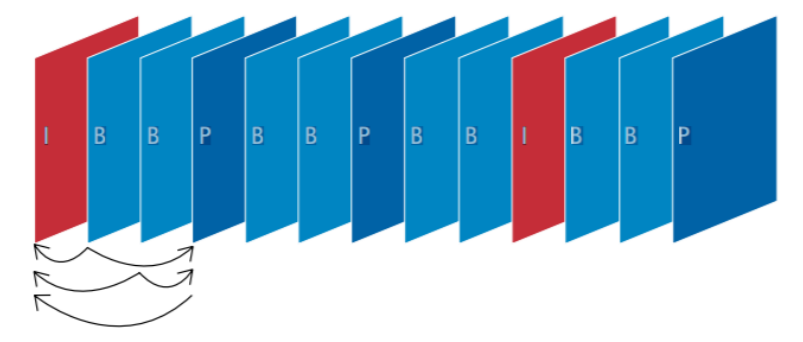

H264定义的三种视频帧类型。

• I帧（Intra-frame）：也称关键帧，采用帧内压缩技术，解码时不依赖其他的帧。I帧用于给后续的P帧和B帧提预测参考，一般视频的第一帧就是I帧。
• P帧（Predicted-frame）：预测帧，或叫前向预测帧，记录与前一个I帧或P帧的差别，解码时需要依赖前一个帧。（P帧没有完整的画面数据，只有与前一帧的差别）
• B帧（Bi-directional frame）：双向参考帧，记录与前后的I帧或P帧的差别，解码时需要参考前后两个帧。（B帧解码时依赖后面的帧，这就导致后面的帧要先解码，解码时间和显示时间不一样）。

I帧到下一个I帧之间的一组图像构成一个GOP(Group of Pictures)。GOP是从MPEG-1开始就有的概念，一般来说一个GOP内部的图像解码不依赖其他的GOP，并且GOP的第一帧一定是I帧，如果这个I帧丢失，那么这整个GOP内的图像都会解码失败，造成画面卡顿（如果只是P帧或B帧丢了，那么一般是画面花屏）。

除了I帧，H264帧还有IDR帧的概念。IDR帧表示解码器立即刷新（Instantaneous Decoder Refresh），IDR帧都是I帧，解码器收到IDR帧后，会立即清空缓存，将积压的未解码的P帧和B帧全部清除，重新开始新一轮GOP的解码。IDR帧后面的帧解码时绝对不会依赖IDR前面的帧。（作为对比，H264中的P帧B帧有可能依赖上一个普通I帧之前的帧）

片和宏块

H264编码的基本单位是宏块（MB），所有关于帧内预测、运动补偿、离散余弦变换和量化的操作都是针对宏块的。一个宏块由一个16x16的亮度像素块和两个8x8的色度像素块组成。宏块还可以划分成子块，以实现更加精细的预测，提升数据压缩率。

H264并不会一次对一整幅图像进行宏块划分和编码，而是会先将图像拆分成若干个片（Slice），再对片进行编码和输出。片是比帧小、但比宏块大的单位，一帧图像可以拆分成一个或若干个片，每个片包含至少一个宏块。

片和宏块也区分I/P/B类型，比如宏块有三种类型：I宏块、P宏块、B宏块。I宏块只能利用从当前片中已解码的像素作为参考进行帧内预测，P宏块可以利用前面已解码的图像作为参考图像进行帧内预测，B宏块利用双向的参考图像（当前和未来的已编码图像）进行帧内预测。

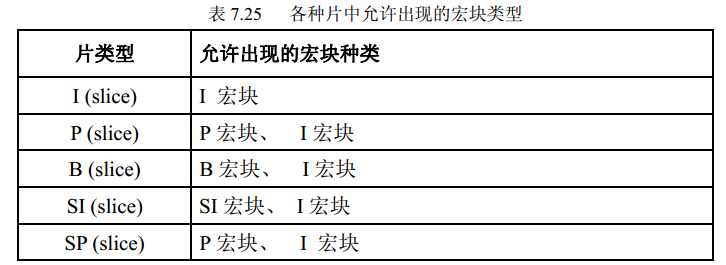

片一共有5种类型，包括I片、P片、B片，以及SP片和SI片。I片只能包含I宏块，P片可以包含P和I宏块，B片可以包含B和I宏块。SP片用于不同编码流之间的切换，包含P和/或I宏块。SI片包含了一种特殊类型的宏块，叫做SI宏块，也用于流之间的切换。当视频流的内容相同，但编码参数不同时使用SP，当视频流内容相关很大时，使用SI。SP和SI只用于扩展档次。

帧内预测

帧内预测区分亮度块和色度块。

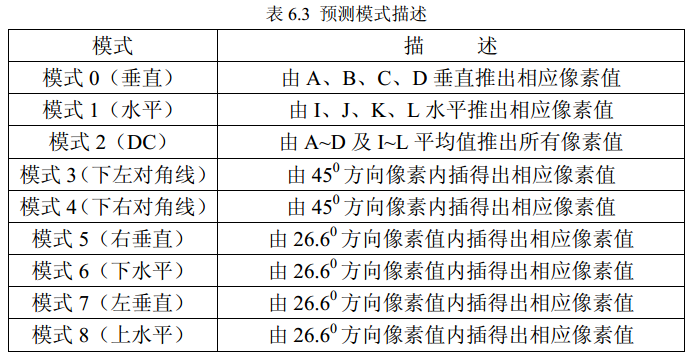

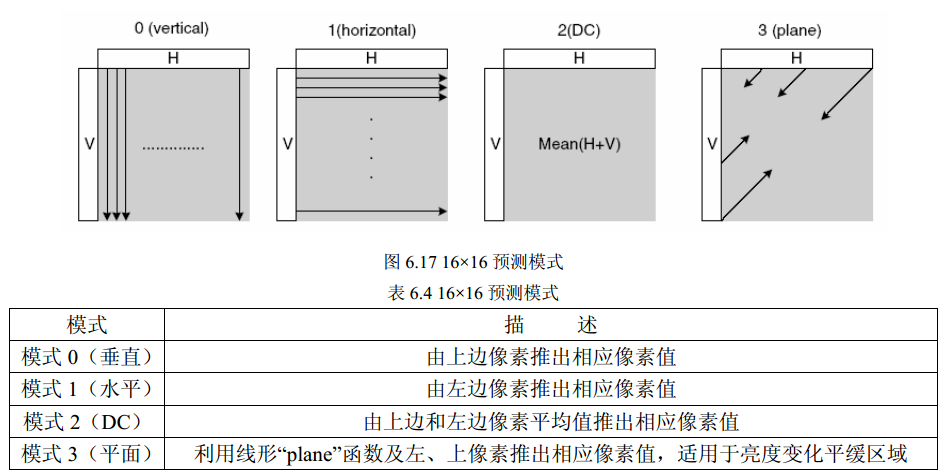

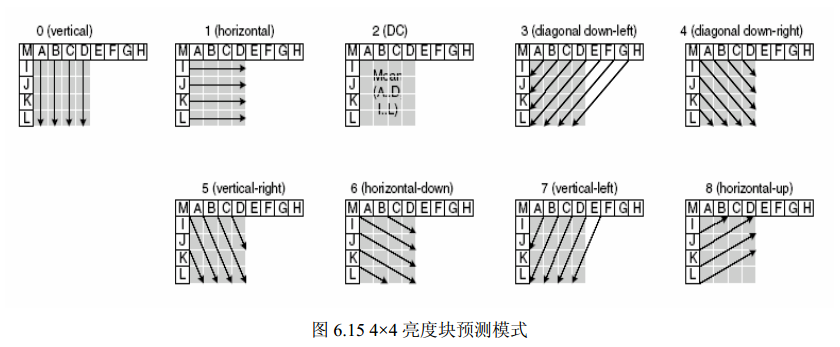

对于亮度块，帧内预测的宏块大小为4x4或16x16，其中4x4的宏块用于图像的细节部分，16x16的宏块用于图像的平坦区域。4x4亮度块有9种预测模式，16x16的亮度块有4种预测模式。除此外，还有一种帧内编码模式称为I_PCM编码模式，这种模式直接传输图像像素值，不经过预测和变换。

对于色度块，宏块大小为8x8，只有4种预测模式，与16x16亮度块的4种预测模式类似，只不过编号不同。两种色度成份通常使用同一种预测模式。

帧间预测

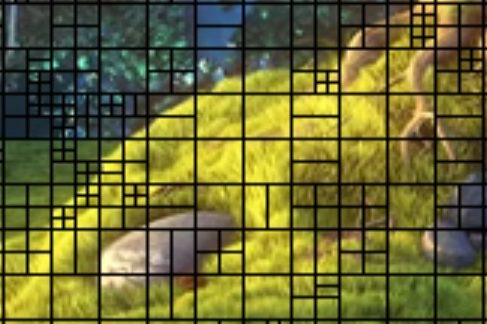

帧间预测将每个16x16像素的宏块进行树状划分，如下图所示：

16x16的像素块一共有4种划分方式：一个16x16，两个16x8，两个8x16，四个8x8。对于8x8模式，还可以再划分成一个8x8，两个4x8，两个8x4，四个4x4。

每个分割的子块都有一个独立的运动补偿，这就大大提高了各宏块之间的关联性。

宏块的色度分量（Cr和Cb）尺寸为相应亮度的一半（水平和垂直各一半），采用和亮度块同样的分割方式进行预测。

量化

关注量化步长QP即可，QP值越大，编码压缩率越高，图像质量越差。使用使用时QP一般是一个范围值，不会限定死，minQP和maxQP决定了图像质量的上下限。

熵编码

SPS/PPS/Slice Header使用指数哥伦布（UVLC）编码，宏块、变换系统等使用CAVLC或CABAC编码，基本档次和扩展档次使用CAVLC，主要档次使用CABAC。
