相关概念

时钟脉冲信号是数字电路时序逻辑的基础，它是按一定的电压幅度，一定的时间间隔连续发出的脉冲信号。时钟信号由晶振和锁相环PLL产生，单位为Hz，表示每秒名时钟信号的个数。由石英晶体产生的时钟信号频率一般较小，需要配合PLL进行倍频，再进行分频之后供给各个模块使用。使用PLL具有更加灵活的特点，通过配置PLL的相关寄存器，可以在一个晶振时钟源上获得多个时钟频率。

时钟体系

学习一款处理器的时钟体系，需要关注以下几点：

1. 外部晶振的频率
2. 几个PLL
3. PLL分频出了几个时钟信号
4. 产生的时钟信号的用途

S3C2440

晶振频率：12MHz
2个PLL：MPLL、UPLL
MPLL产生了3个时钟信号：FCLK、HCLK、PCLK
UPLL产生了1个时钟信号：UCLK

各个时钟信号的用途：

S3C6410

晶振频率：12MHz
3个PLL：APLL MPLL EPLL
产生了四个时钟信号：ACLK HCLK PCLK SCLK

各个时钟信号的用途：

S5PV210

晶振频率：24MHz
4个PLL：APLL MPLL EPLL VPLL
产生了三类时钟体系：主系统时钟体系（MSYS）、显示相关的时钟（DSYS）、外围设备的时钟（PSYS）
各个时钟信号的用途：

时钟初始化流程

初始化流程如下：

1. 上电几毫秒后，晶振输出稳定，FCLK=晶振频率，nRESET信号恢复高电平后，CPU开始执行指令
2. 启动MPLL，设置MPLL的寄存器
3. 在设置MPLL的寄存器后，需要等待一段时间（Lock Time），MPLL的输出才稳定。在这段时间内，FCLK停振，CPU停止工作。Lock Time的长短由寄存器LOCKTIME设定。
4. Lock Time之后，MPLL输出正常，CPU重新工作在新的FCLK下。

TODO:

1. 配置Lock Time
2. 配置FCLK HCLK PCLK的分频系数
3. 配置FCLK
4. HDIVN不为0时，需要执行指定的指令，将CPU设置成异步总线模式（FCLK不等于HCLK时为异步总线模式）

初始化代码

S3C2440

设置Lock Time

Lock Time一般采用默认值即可。

设置分配系数

参考2440的uboot代码，分频系数选择1：4：8，即HDIVN=2, PDIVN=1。这需要设置CLKDIVN寄存器：

代码：

#define CLKDIVN 0x4C000014
ldr r0, =CLKDIVN
mov r1, #0x5
str r1, [r0]

设置CPU为异步总线模式

代码如下：

mrc p15, 0, r0, c1, c0, 0
orr r0, r0, #0xc0000000   @这个值需要参考ARM9核心手册，查看nF位和iA位是第几位
mcr p15, 0, r0, c1, c0, 0

设置FCLK

选择输出频率为405MHz，则MDIV=127, PDIV=2, SDIV=1，相关寄存器为MPLLCON：

代码如下：

#define MPLLCON 0x4c000008
#define MPLL_405MHZ (127<<12)|(2<<4)|(1<<0)
ldr r0, =MPLLCON
mov r1, #MPLL_405MHZ
str r1, [r0]

S3C6410

设置Lock Time

保持Lock Time时间为默认值。

设置分频系数

由此可知，系统产生时钟信号的过程如下：

相关寄存器的值配置方法如下：

计算方法如下：
ARMCLK = APLLOUT / (DIVARM + 1)
HCLKX2 = MPLLOUT / (DIVHCLKX2 + 1)
HCLK = HCLKX2 / (DIVHCLK + 1)
PCLK = HCLKX2 / (DIVPCLK + 1)

参考uboot代码，在smdk6410.h中有如下定义：

在APLL和MPLL都是533MHz的情况下，分配系数应该配置成：
DIVARM = 0
DIVHCLKX2=1
DIVHCLK=1
DIVPCLK=3
根据以上频系数求得的各时钟频率是：
ARMCLK=533MHZ
HCLKX2=266MHZ
HCLK=133MHZ
PCLK=66MHZ

设置代码如下：

#define CLK_DIV0 0x7E00F020
#define DIV_VAL ((0x0 << 0) | (0x1 << 9) | (0x1 << 8) | (0x3 << 12))
clock_init:
    ldr r0, =CLK_DIV0
    ldr r1, =DIV_VAL
    str r1, [r0]

设置CPU为异步总线模式

将6410设为异步总线模式只需要设置OTHERS寄存器的第7位即可，描述如下：

设置代码如下：

#define OTHERS 0x7e00f900
ldr r0, =OTHERS
ldr r1, [r0]
bic r1, 1, 0xc0      @11000000，清除第6位的作用是让MPLL成为HCLK和PCLK的时钟源
str r1, [r0]

设置FCLK

只需设置好APLL和MPLL的输出频率即可，参考芯片手册：

设置代码如下：

#define APLL_CON 0x7e00f00c
#define MPLL_CON 0x7e00f010
#define PLL_VAL ((0x1 << 31) | (266 << 16) | (3 << 8) | (1 << 0))
    ldr r0, =APLL_CON
    ldr r1, =PLL_VAL
    str r1, [r0]

    ldr r0, =MPLL_CON
    ldr r1, =PLL_VAL
    str r1, [r0]

选择时钟源

对于6410，还需要设置一下时钟源选择器，选择从PLL产生的时钟，而不是外部的时钟，相关寄存器是CLK_SRC：

代码如下：

#define CLK_SRC 0x7e00f01c
    ldr r0, =CLK_SRC
    mov r1, #0x3
    str r1, [r0]

S5PV210

设置Lock Time

采用默认值即可。

设置分频系数

设置分频系数相关的寄存器是CLK_DIV0，以下是描述：

分频系数的设置可以参考uboot源代码smart210.h中关于分频系数的设置。

设置CPU为异步总线模式

210不需要这一步设置。

设置ARMCLK

设置APLL和MPLL的输出时钟即可，相关寄存器是APLL_CON0和MPLL_CON0，它们有相同的格式。

选择时钟源

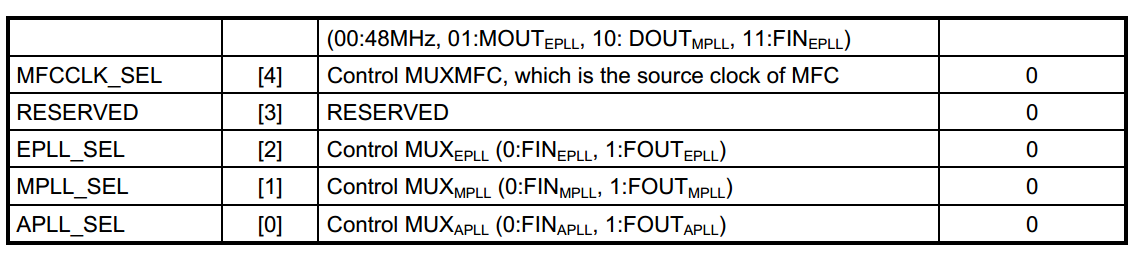

这一步和6410是一样的，设置的寄存器是CLD_SRC0的APLL_SEL位，将其设置成1。
