Step 1 - 明确需求
以下是一些可供参考的讨论点:
- 主要特性是什么?=> 支持上传和下载文件,文件同步,以及通知。
- 移动端 or web应用 or both ? => both。
- 支持哪些文件类型?=> 所有类型。
- 文件需要加密存储吗?=> 需要。
- 文件大小有限制吗?=> 不超过10GB。
- 日活多少?=>1000万。
这里以下列需求作为设计目标:
- 上传文件。
- 下载文件。
- 多端自动同步。
- 文件历史记录。
- 文件分享。
- 当文件被修改,删除,或被共享给你时,发送推送消息。
以下特性暂不支持:
- 文档在线协作。
除以上需求外,非功能性需求也要得到保证:
- 可靠性,绝不能导致数据丢失。
- 快速同步。
- 带宽友好,不能太占用带宽。
- 可扩展,能够支持大流量并发。
- 高可用性,即使服务器掉线,用户也需要能够使用部分功能,比如编辑本地文件。
规模预估:
- 假设应用有5000万注册用户以及1000万日活用户。
- 每位用户有10GB免费使用空间。
- 假设用户平均每天上传2个文件,文件平均大小为500KB。
- 读写比例为1:1。
- 总空间占用:5000万 * 10GB = 500PB。
- 上传QPS:1000万 * 2 / 24 / 3600 ~= 240
- 峰值上传QPS:QPS * 2 = 480
Step 2 - 高阶设计
从单服务器开始,逐渐将系统拓展到支持百万级用户。单服务器设计如下:
- 一台服务器用于上传和下载文件。
- 一个数据库用于保存元数据,比如用户配置,登录信息,文件信息等。
- 一个文件存储系统用于存储文件。

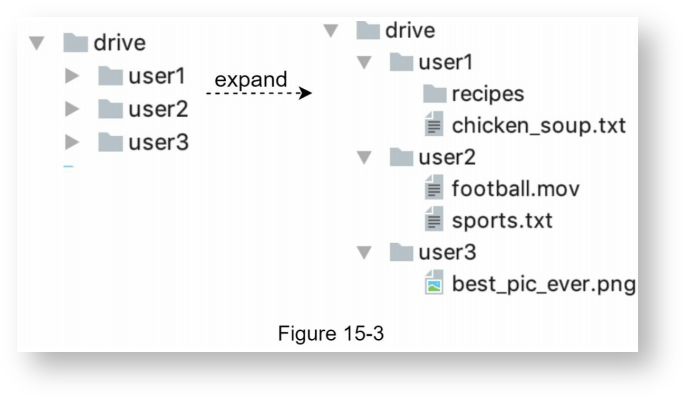

简单地使用一台Apache web服务器和MySql数据库,以及一个本地路径 drive/ 作为根目录即可实现上面的系统。在 drive/ 目录下,每个用户对应一个文件夹,每个文件夹存储对应用户的文件,文件名与用户上传的原始文件名相同。以下是这个系统的示例:
API设计
主要需要3个API:上传文件,下载文件,获取文件历史 。
1. 上传文件
包含两种上传:
- 简单上传,适合小文件
- 断点重传,适合大文件
以下是一个断点重传的API示例:
https://api.example.com/files/upload?uploadType=resumable
包含上传类型和本地文件数据两个参数。
一次断点重传的流程如下:
- 发送初始请求以获取重传URL。
- 上传文件,监测上传进度。
- 如果上传被打断,则恢复传输。
2.下载文件
示例API: https://api.example.com/files/download
参数:
- path: 文件路径
示例参数:
{ "path": "/recipes/soup/best_soup.txt" }
3.获取文件历史记录
示例API: https://api.example.com/files/list_revisions
参数:
- path: 文件路径
- limit: 返回的最大历史记录数
以上所有的API都需要支持HTTPS,以保证数据是加密传输。
多服务器设计

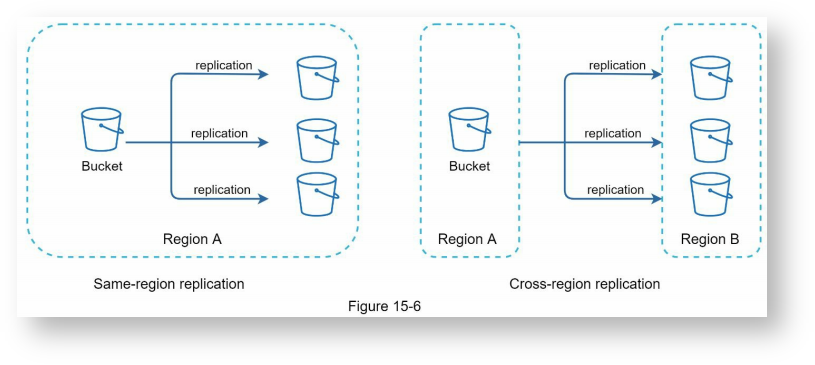

与其自建服务器分片与复制,不如将数据存储交给现有的云服务商来实现,这样可以借助云服务商成熟的服务和多数据中心来保障数据安全。以Amazon S3为例,Amazon S3支持同数据中心内的数据库复制和跨数据中心的数据库复制,通过将数据在多地进行冗余备份,可以有效保证数据安全及服务可用。
除了多地备份外,以下措施也必不可少:
- 负载均衡:增加负载均衡以平均分布网络流量,以及容错。
- Web服务器集群:根据流量动态添加或删除服务器。
- 元数据库:将数据库独立出来,以避免单点故障,同时,使用分片和数据库复制技术,以实现可用性和扩展需求。
- 文件存储:使用Amazon S3来存储文件,为了保证可用性和可靠性,可以将文件在两地进行冗余备份存储。

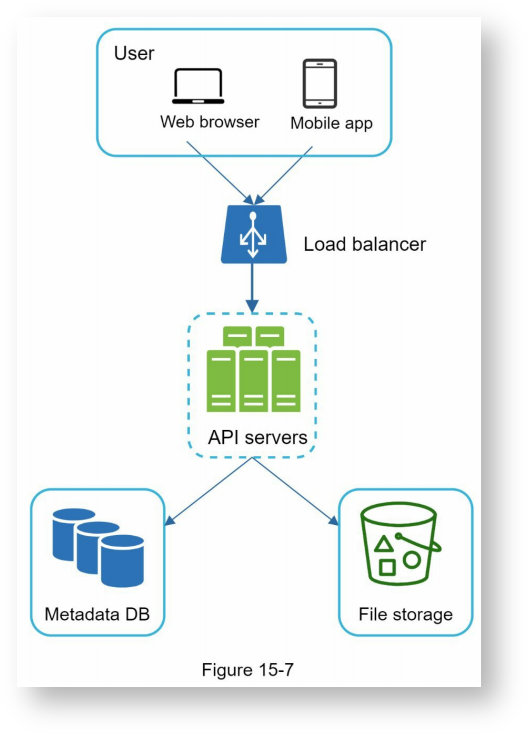

经过以上措施的优化后,系统设计调整如下:
同步冲突

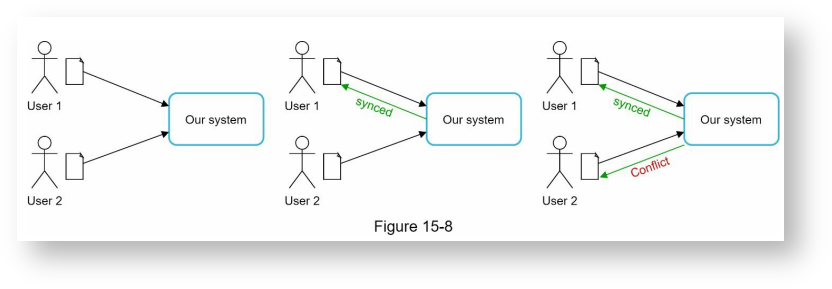

当两个用户同时修改了同一个文件时,冲突发生。这里我们以第一次修改提交为准,第二次提交被视为冲突,如下:
当用户2收到冲突通知时,服务器会一并返回服务器上最新的版本,由用户2自己来解决冲突。

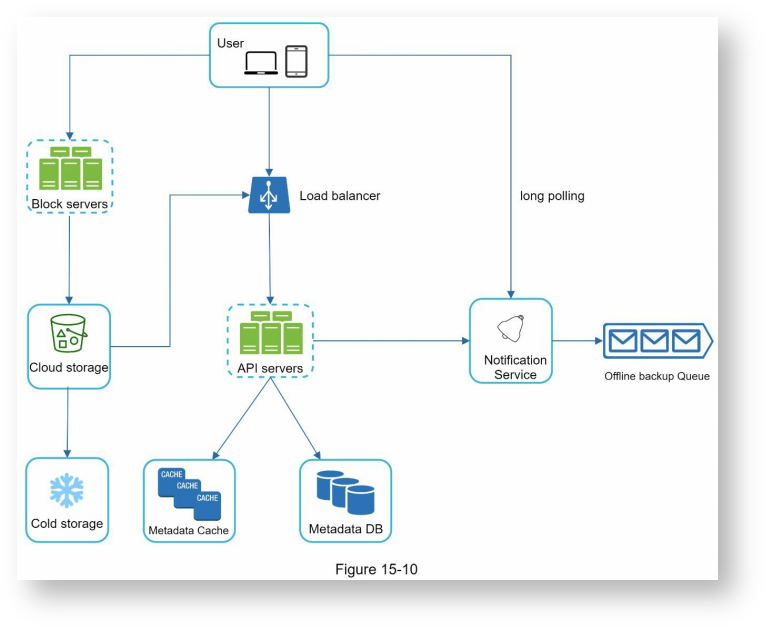

总体设计
以下是各组件介绍:
用户:包括客户端,浏览器,移动APP。
块服务器:用于将存储块上传到云存储。块级存储是指在云环境下将数据文件分块进行存储,每个块都包含一个唯一的哈希值,这个哈希值存储在元数据库中。对于云存储来说,每个块都是独立的,为了重建文件,需要将所有的块按顺序联合起来。块的大小可参考Dropbox,它的块大小是4MB。
云存储:存储数据块。
负载均衡:平摊请求到API服务器上。
API服务器:负责除了上传文件之外的全部请求,比如认证,用户配置,更新文件元数据等。
元数据库:存储用户、文件、存储块、版本信息等的元数据,不存储具体文件。
元数据缓存:缓存部分元数据,用于快速读取。
通知推送服务:用于推送事件通知,比如文件添加、删除、修改等事件。
离线备份队列:如果客户离线,无法拉取服务端文件的最新修改,那么离线备份队列会将这些修改存入队列,以便于在客户重新上线时推送文件修改。
Step 3 - 深入设计
深入探讨块服务器,元数据库,上传流程,下载流程,通知推送,节省存储空间,以及错误处理。
块服务器
对于大文件,每次更新时都上传整个文件需要占用大量带宽,对此,可以从下面的两方面进行优化:
- 增量同步,每次修改时只上传修改过的部分。
- 数据压缩。使用数据压缩可显著缩小数据的大小,因此,数据块需要以一定的算法进行压缩之后再进行存储,比如使用gzip或者bzip2对文本文件进行压缩。对于音视频文件,可采用其他合适的压缩算法。

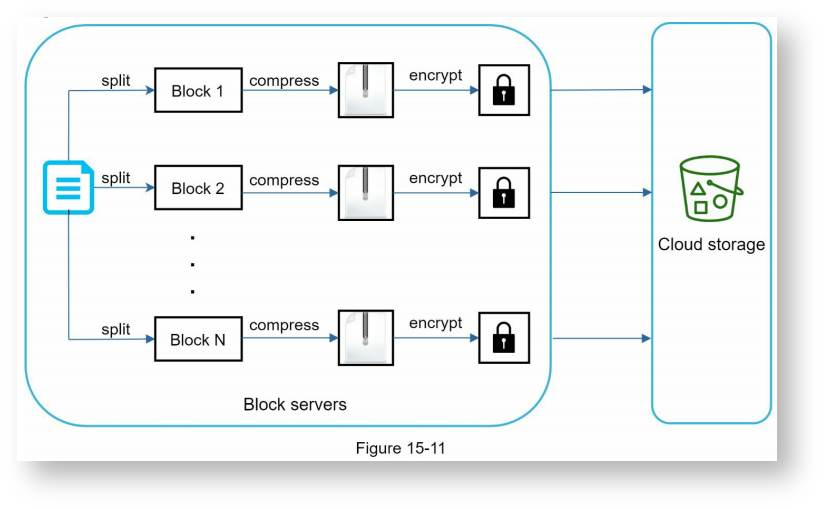

在当前系统中,块服务器承载了文件上传的全部压力。块服务器会把用户上传的文件分成合适的块,然后压缩并加密,块服务器还负责只上传那些被修改过的块。通过增量同步和数据压缩,可显著降低服务器的带宽占用。
高一致性要求
本系统天然需要强一致性,因为同一时间用户看到的文件必须是相同的。
