第1课-异常向量表

什么是异常

参考《ARM架构参考手册》A2.6小节。

异常：因为内部或者外部的一些事件，导致处理器停下正在处理的工作，转而去处理这些发生的事件。

ARM支持7种类型的异常：

  1. 复位
  2. 未定义指令
  3. 软中断
  4. 预取指令出错
  5. 数据终止访问
  6. 中断
  7. 快速中断

每种异常发生时，ARM处理器都会将PC跳转到对应该异常的固定地址去执行异常处理程序，这个固定的地址称为异常向量。通过配置CP15协处理器，可以选择使用正常的异常向量或是高位的异常向量。

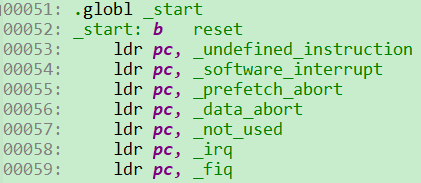

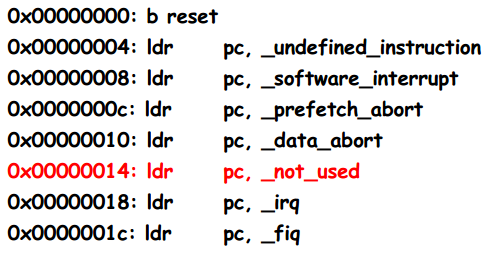

由七个异常向量及其处理函数跳转关系组成的表即为异常向量表，用汇编代码表示如下：
Alt text
Alt text

搭建gboot代码框架

完整的gboot工程包含源代码、链接脚本以及Makefile，源代码可以仿照uboot的汇编加C语言两阶段启动方式，先实现第一阶段的汇编程序。
设置异常向量表只需要按顺序设置几个跳转指令即可，可以将跳转语句的地址用.word伪指令存入内存，再使用ldr从内存中装载值。

第2课-设置svc模式

通过修改CPSR寄存器的低5位可以设置处理器的工作模式，使用指令MRS和MSR，代码如下：

mrs    r0,cpsr      ;读取cpsr寄存器的内容到r0
bic    r0,r0,#0x1f  ;使用bic指令将r0低5位进行清零
orr    r0,r0,#0xd3  ;使用orr指令将r0与11010011进行或操作，实际上不止设置成了svc模式，还关闭了irq和fiq
msr    cpsr,r0      ;把修改好的值再设置回cpsr寄存器

第3课-关闭看门狗

看门狗用于在设备死机时自动重启设备。watchdog一般是一个硬件模块，其作用就是在系统死机时，帮助系统实现自动重启。

看门狗可以看作一个硬件计时器，启动计时后，用户必须在计时结束之前重新开始计时，俗称“喂狗”，如果超时的时候还没有重新开始计时，那么它就认为系统死机了，就会自动重启系统，以下是S3C6410的看门狗模块原理图：
Alt text

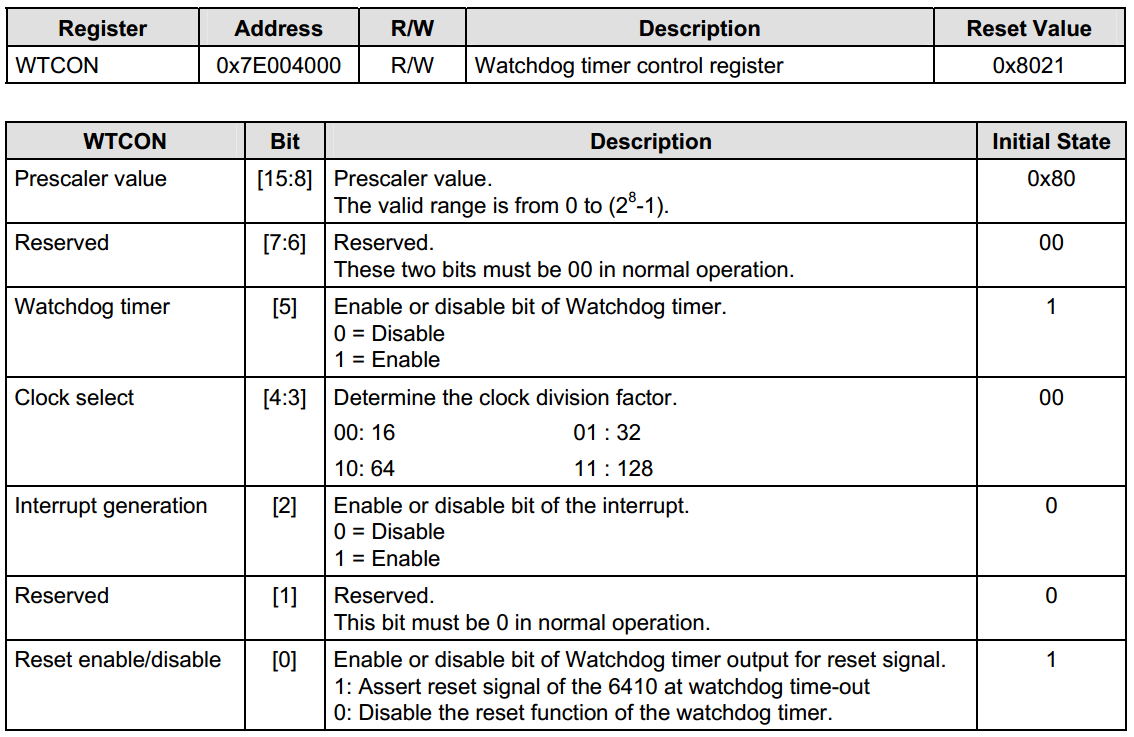

其中用于控制看门狗功能的寄存器是WTCON，下面是这个寄存器的描述：
Alt text

关闭看门狗功能，只需要禁用看门狗，或是禁用看门狗的复位功能，代码如下：

#define WTCON 0x7E004000
disable_watchdog:
    ldr r0, =WTCON
    mov r1, #0x0
    str r1, [r0]

第4课-关闭中断

在设置svc模式时将I位和F位设置成1已经关闭了系统的中断，但并没有操作处理器的中断屏蔽寄存器，接下来要做的就是设置中断屏蔽寄存器。

S3C2440

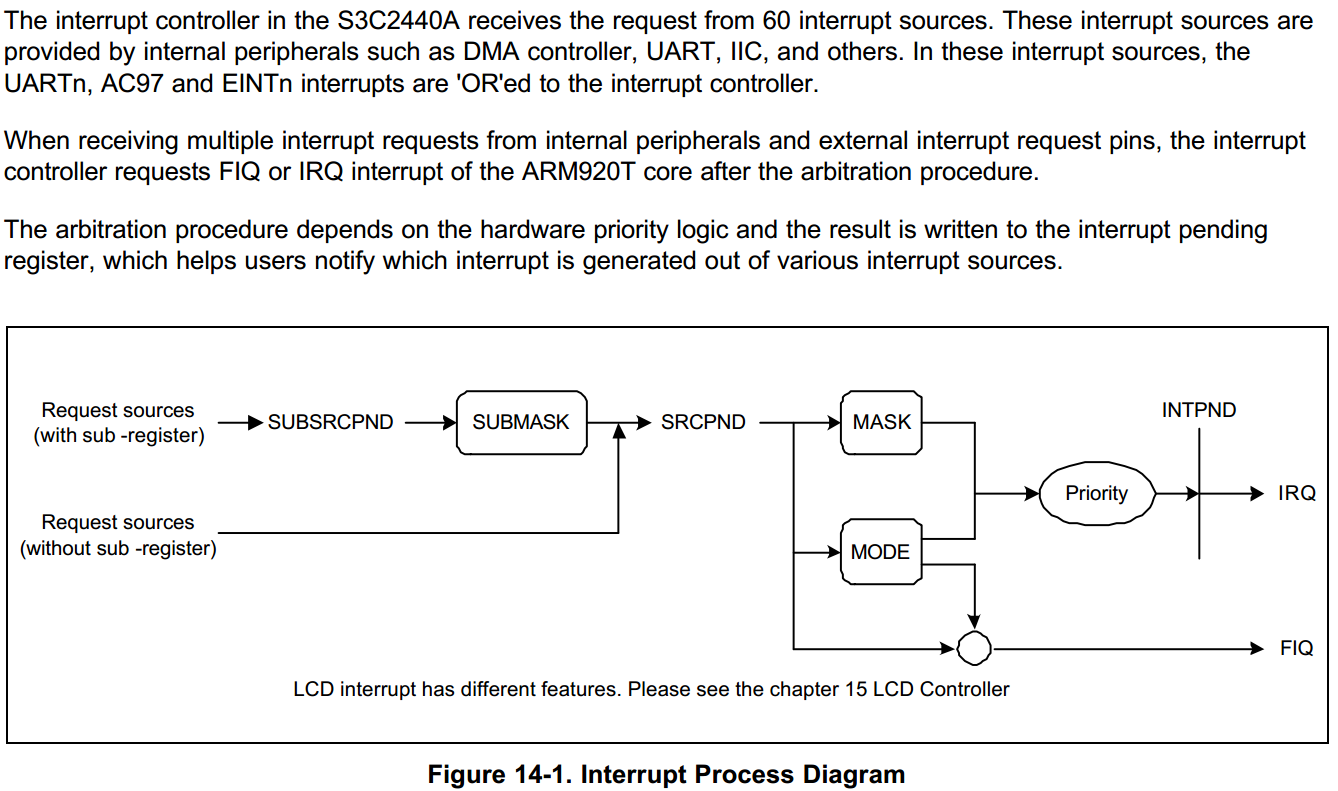

以下是2440的中断处理流程：
Alt text

中断的处理过程如下，带子断的中断源需要先经过子中断保留寄存器SUBSRCPND和子中断屏蔽寄存器SUBMASK，经过过滤后进入中断保留寄存器SRCPND，不带子中断的中断源直接进入SRCPND。位于SRCPND中保存的中断可以分为普通中断IRQ和快速中断FIQ，通过MODE寄存器过滤出FIQ并送往FIQ线，通过中断屏蔽寄存器MASK和MODE寄存器过滤出IRQ再输入Priority进行优先级判断后再送往IRQ线。

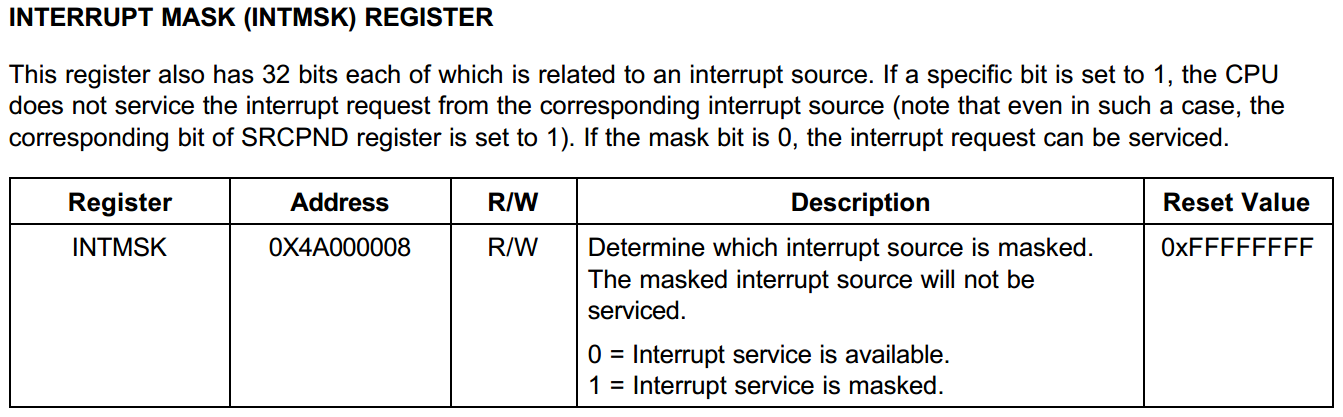

接下来要做的事情就是设置屏蔽寄存器MASK将所有中断屏蔽掉，以下是2440的MASK寄存器描述。
Alt text

屏幕中断只需要将INTMSK寄存器的所有位写1即可。

S3C6410

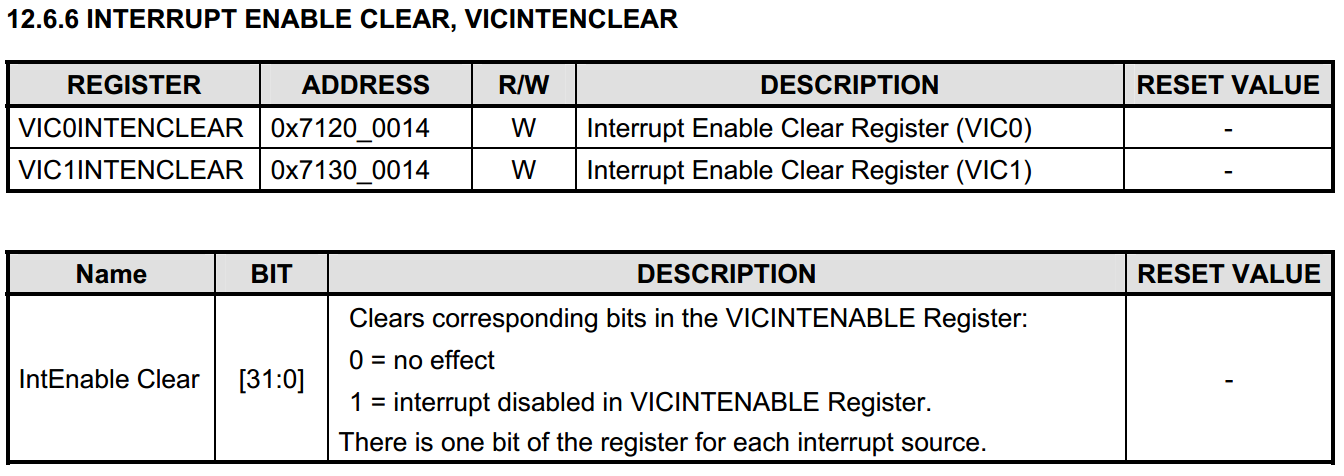

6410使用了向量中断，查看其中断相关寄存器描述，可知VICxINTENCLEAR用于使用或关闭中断，以下这个是寄存器的描述：
Alt text

只需要将这个寄存器的值设置成全1即可，代码如下：

disable_interrupt:
    mvn r1, #0x0
    ldr r0, =0x71200014
    str r1, [r0]
    ldr r0, =0x71300014
    str r1, [r0]

S5PV210

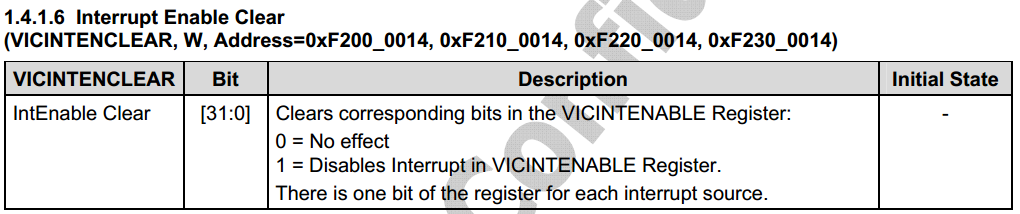

同样去翻看210的中断章节有关寄存器的描述，在section 04_interrupt的1.4小节中可以找到如下描述：
Alt text

可以知道210的中断处理方式与6410类似，都是通过VICINTENCLEAR寄存器来关闭中断，不同之处在于，210支持更多的中断源，所有4个这个的寄存器需要设置。

第5课-关闭mmu和Cache

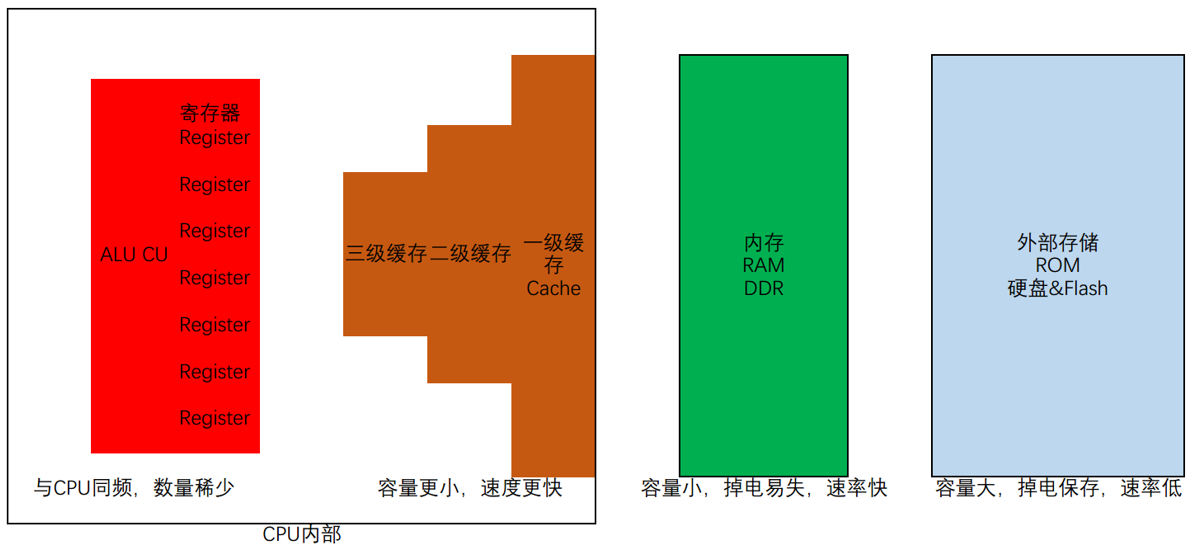

以下是现代计算机中的分级存储系统
Alt text

Cache是一种容量小但存取速度非常快的存储器，它保存最近用到的存储器中数据的拷贝。对于程序员来说，Cache是透明的。它自动决定保存哪些数据、覆盖哪些数据，按照功能可以将Cache划分为以下两类：
I-Cache：指令Cache，用于缓存指令
D-Cache：数据Cache，用于缓存数据

2440/6410有16KB的I/D Cache，210有32KB的I/D Cache。

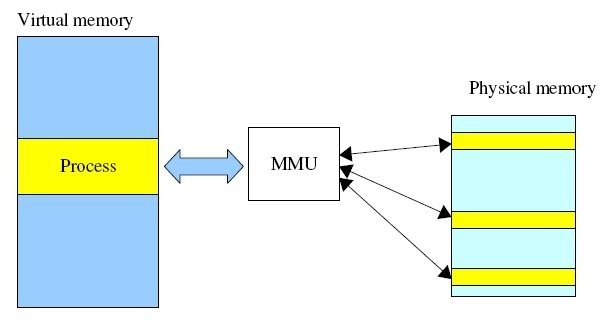

MMU用于完成虚拟地址和物理地址的转换，如下图所示：
Alt text

使用虚拟地址可以有效避免进程地址冲突的问题，不同进程对同一虚拟地址的访问将被映射到不同的物理地址上，除此之外，使用虚拟地址还可以让进程使用更大的地址空间，比如32位linux系统下所有进程都有4G的虚拟地址空间可以使用。

MMU和Cache的开关是通过CP15协处理器来控制的，参考芯片核心手册《Arm1176jzfs.pdf》第3.2.7小节，Control寄存器用于控制I/D Cache和MMU，实际使用中，只要关闭DCache和MMU就可以了。在关闭MMU和Cache之前，还需要先让ICache中的数据失效，这可以通过控制CP15的第7个寄存器c7来完成。关闭过程的示例代码如下：

disable_mmu:
    mcr p15, 0, r0, c7, c7, 0  @让I/D Cache都失效
    mrc p15, 0, r0, c1, c0, 0  @读取Control寄存器的值到r0
    bic, r0, r0, #0x7          @将最低三位清零，关闭MMU和DCache
    mcr p15, 0, r0, c1, c0, 0  @将r0的值写入Control寄存器
